Seleccionar el método de perforación incorrecto no sólo ralentiza el proyecto, sino que aumenta el coste por metro, acelera el desgaste de la broca e introduce desviaciones en el orificio que pueden comprometer todo el patrón de voladura. En RockHound, Trabajamos a diario con perforadores de minas a cielo abierto, explotaciones subterráneas y obras civiles a gran escala. La pregunta más habitual que escuchamos: Martillo en cabeza o DTH: ¿cuál es el adecuado para este trabajo?
La respuesta honesta es que ninguno de los dos métodos es universalmente superior. Cada uno de ellos se basa en una serie de principios físicos distintos, y la adaptación de esos principios a las condiciones del terreno, el diámetro del objetivo y la profundidad es lo que separa la perforación eficaz de las costosas conjeturas.
Esta guía le ofrece el marco técnico para realizar esa llamada con confianza.

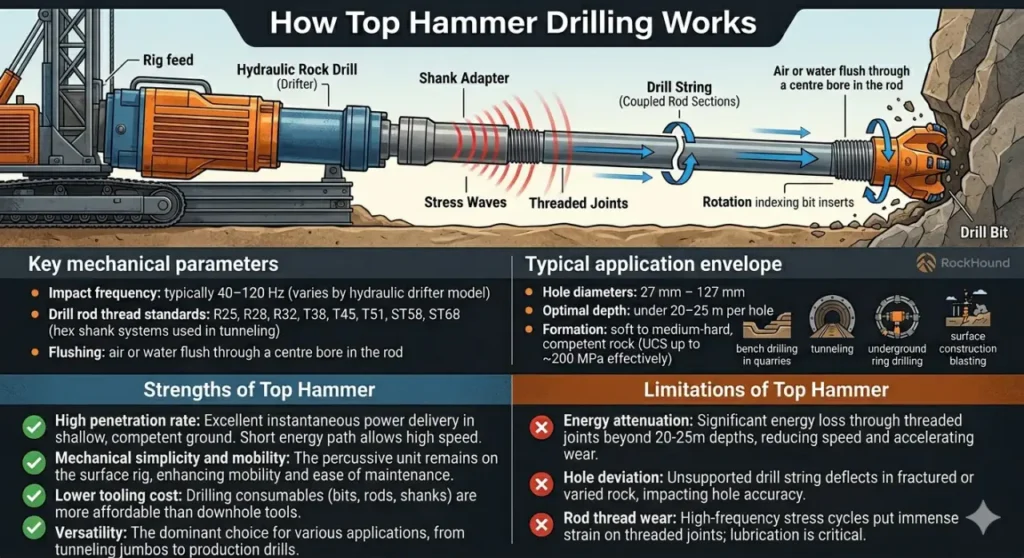

Cómo funciona la perforación con martillo en cabeza
En un Sistema Top Hammer (TH), La energía de percusión se genera totalmente por encima del agujero. La perforadora hidráulica - comúnmente llamada vagabundo o cabezal de perforación de rocas - se monta en el alimentador, donde propina golpes de impacto de alta frecuencia al adaptador de mango. Esas ondas de tensión se propagan por la barra de perforación (secciones de varilla acopladas) a través de uniones roscadas al broca en la cara.
Simultáneamente, la deriva aplica rotación a través de la sarta de perforación, indexando los insertos de la broca entre cada golpe para garantizar que se presenta roca fresca a los botones de carburo en cada golpe.
Parámetros mecánicos clave
- Frecuencia de impacto: normalmente 40-120 Hz (varía según el modelo de derivador hidráulico)
Normas de rosca de la varilla de perforación: R25, R28, R32, T38, T45, T51, ST58, ST68 (sistemas de mango hexagonal utilizados en tunelería)
- Tirando de la cadena: purga de aire o agua a través de un orificio central en el vástago
Aplicaciones típicas
- Diámetro de los orificios: 27 mm - 127 mm
- Profundidad óptima: menos de 20-25 m por agujero
- Formación: roca competente de blanda a semidura (UCS de hasta ~200 MPa efectivos)
- Industrias: perforación de bancos en canteras, excavación de túneles, perforación de anillos subterráneos, voladuras en construcciones de superficie
Puntos fuertes de Top Hammer
- Alto índice de penetración en terrenos competentes y poco profundos. El corto trayecto de transmisión de energía se traduce en una excelente entrega instantánea de potencia a poca profundidad.
- Simplicidad mecánica y movilidad. La unidad de percusión permanece en el equipo; no hay que recuperar ningún componente del fondo del pozo en caso de atasco.
- Punto de entrada con menor coste de utillaje. Las brocas, varillas y adaptadores de vástago representan un menor coste de capital por unidad en comparación con los conjuntos de martillo DTH.
- Versatilidad en aplicaciones de pequeño diámetro. La elección dominante para jumbos de excavación de túneles, equipos de perforación frontal y perforadoras subterráneas de producción de barrenos largos.
Limitaciones de Top Hammer
- Atenuación de la energía con la profundidad. Cada acoplamiento de varilla roscada introduce una pérdida de energía por reflexión. Más allá de los 20-25 m, una parte significativa de la energía de percusión nunca llega a la broca, lo que reduce la velocidad de penetración y acelera el desgaste de la varilla.
- Desviación del agujero. En profundidad, la barra de perforación sin soporte puede desviarse, especialmente en rocas fracturadas o anisótropas. Esto es crítico cuando se requiere precisión en agujeros paralelos para voladuras controladas.
- Desgaste de la rosca de la varilla. Los ciclos de tensión de alta frecuencia a través de las uniones roscadas son el principal mecanismo de desgaste; la gestión del vástago y la lubricación de la rosca no son negociables en las operaciones TH.

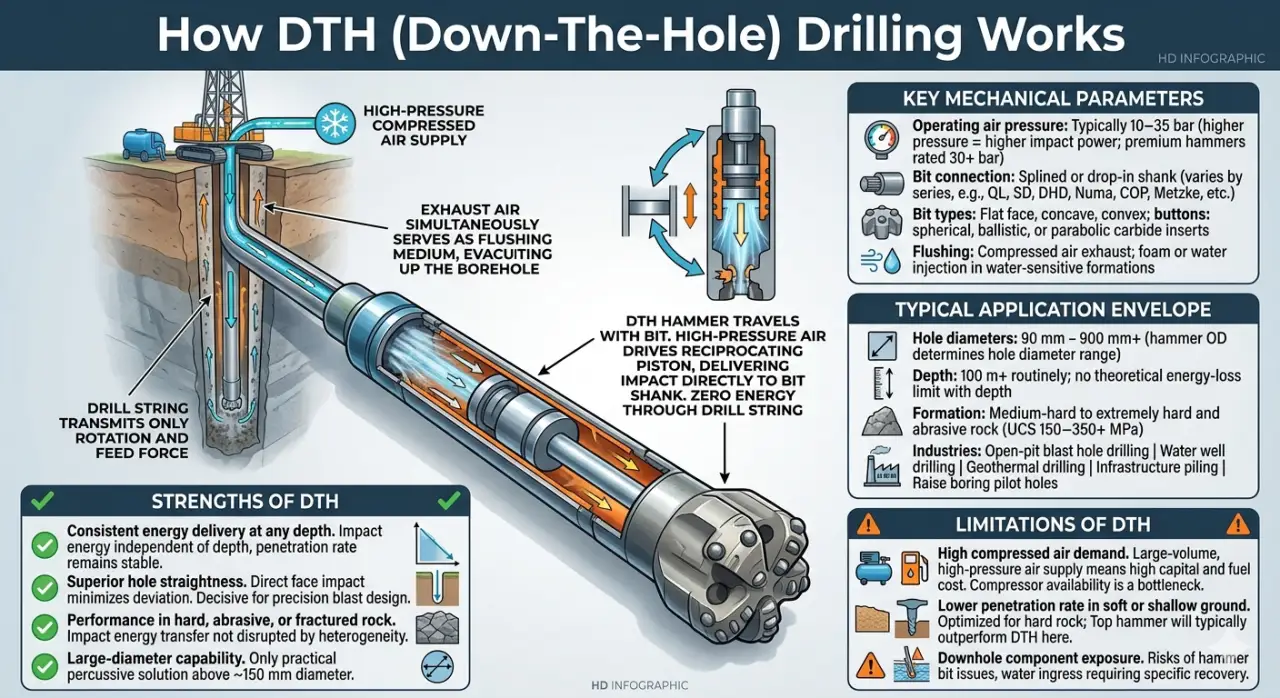

Cómo funciona la perforación en profundidad (DTH)
En un Sistema DTH, El mecanismo de percusión se desplaza con la broca. El sitio Martillo DTH - un conjunto autónomo de pistón neumático o hidráulico - se coloca directamente detrás del Broca DTH en el fondo del pozo. El aire comprimido a alta presión (o el fluido hidráulico en las configuraciones DTH hidráulicas) acciona el pistón en un ciclo alternativo, propinando el golpe de impacto directamente al vástago de la broca, con cero energía transmitida a través de la barra de perforación.
La sarta de perforación sólo transmite rotación y fuerza de avance al cuerpo del martillo, además de transportar aire comprimido al fondo del pozo a través de un orificio central. El aire de escape del martillo sirve al mismo tiempo como medio de lavado anular, evacuando los recortes hacia el interior del pozo.
Parámetros mecánicos clave
- Presión de aire de funcionamiento: normalmente 10-35 bar (mayor presión = mayor potencia de impacto; los martillos DTH de primera calidad pueden superar los 30 bar)
- Conexión de bits: mango estriado o de inserción (varía según la serie del martillo - QL, SD, DHD, Numa, COP, Metzke, etc.)
- Tipos de bits: cara plana, cóncava, convexa; configuraciones de botones - plaquitas de metal duro esféricas, balísticas o parabólicas
- Tirando de la cadena: escape de aire comprimido; inyección de espuma o agua en formaciones sensibles al agua
Aplicaciones típicas
- Diámetro de los orificios: 90 mm - 900 mm+ (el diámetro exterior del martillo determina la gama de diámetros de los orificios)
- Profundidad: 100 m+ de forma rutinaria; no hay límite teórico de pérdida de energía con la profundidad
- Formación: roca de dureza media a extrema y abrasiva (UCS 150-350+ MPa)
- Industrias: perforación de barrenos de voladura a cielo abierto, perforación de pozos de agua, perforación geotérmica, pilotaje de infraestructuras y perforación de barrenos piloto de elevación
Puntos fuertes del DTH
- Suministro de energía constante a cualquier profundidad. Dado que el martillo se encuentra en el frente, la energía de impacto en la broca es independiente de la profundidad del orificio: la velocidad de penetración se mantiene estable a 10 m o a 200 m.
- Rectitud superior de los orificios. El impacto directo en la cara y la geometría autoestabilizadora del martillo minimizan la desviación. Este es el factor decisivo en el diseño de granalladoras de precisión.
- Rendimiento en roca dura, abrasiva o fracturada. La energía de impacto DTH no se ve alterada por la heterogeneidad de la roca, como ocurre con la energía de ondas transmitidas.
- Capacidad de gran diámetro. La única solución práctica de percusión por encima de ~150 mm de diámetro.
Limitaciones del DTH
- Elevada demanda de aire comprimido. El suministro de aire a gran volumen y alta presión (compresores de 17-35 bar, 20-60+ m³/min) representa un importante coste de capital y combustible. La disponibilidad de compresores de aire suele ser el cuello de botella en las obras de perforación.
- Menor índice de penetración en terrenos blandos o poco profundos. La eficiencia volumétrica del DTH está optimizada para roca dura. En formaciones más blandas a poca profundidad, un sistema de martillo en cabeza bien configurado suele superarlo en velocidad pura.
- Exposición de componentes en el fondo del pozo. Los atascos del martillo, los problemas de retención de la broca y la entrada de agua en el pozo representan riesgos que requieren procedimientos de recuperación específicos, a diferencia de los martillos en los que la unidad de percusión permanece en el equipo.
Comparación cara a cara
| Parámetro | Martillo superior | DTH |
|---|---|---|
| Gama de diámetros de orificio | 27 mm - 127 mm | 90 mm - 900 mm+ |
| Profundidad óptima | < 20-25 m | 25 m - 200 m+ |
| Dureza de la roca (UCS) | De blando a medio (~60-200 MPa) | De dureza media a extrema (150-350+ MPa) |
| Energía en el bit en función de la profundidad | Disminuye con la profundidad (atenuación de la varilla) | Constante independientemente de la profundidad |
| Rectitud del orificio | Moderado (el riesgo de desviación aumenta con la profundidad) | Excelente (impacto directo en la cara) |
| Requisitos de aire/energía | Inferior (derivador hidráulico en la plataforma) | Alta (imprescindible compresor de alta presión) |
| Coste de utillaje | Menor por unidad (brocas, barras, vástagos) | Superior (cuerpo del martillo DTH + brocas) |
| Velocidad de penetración - Roca blanda poco profunda | ★★★★★★★★ | ★★★★ |
| Velocidad de penetración - Roca dura profunda | ★★★ | ★★★★★★★ |
| Aplicación típica | Túneles, bancos de cantera, desarrollo u/g | Perforaciones a cielo abierto, pozos de agua, cimentaciones civiles |

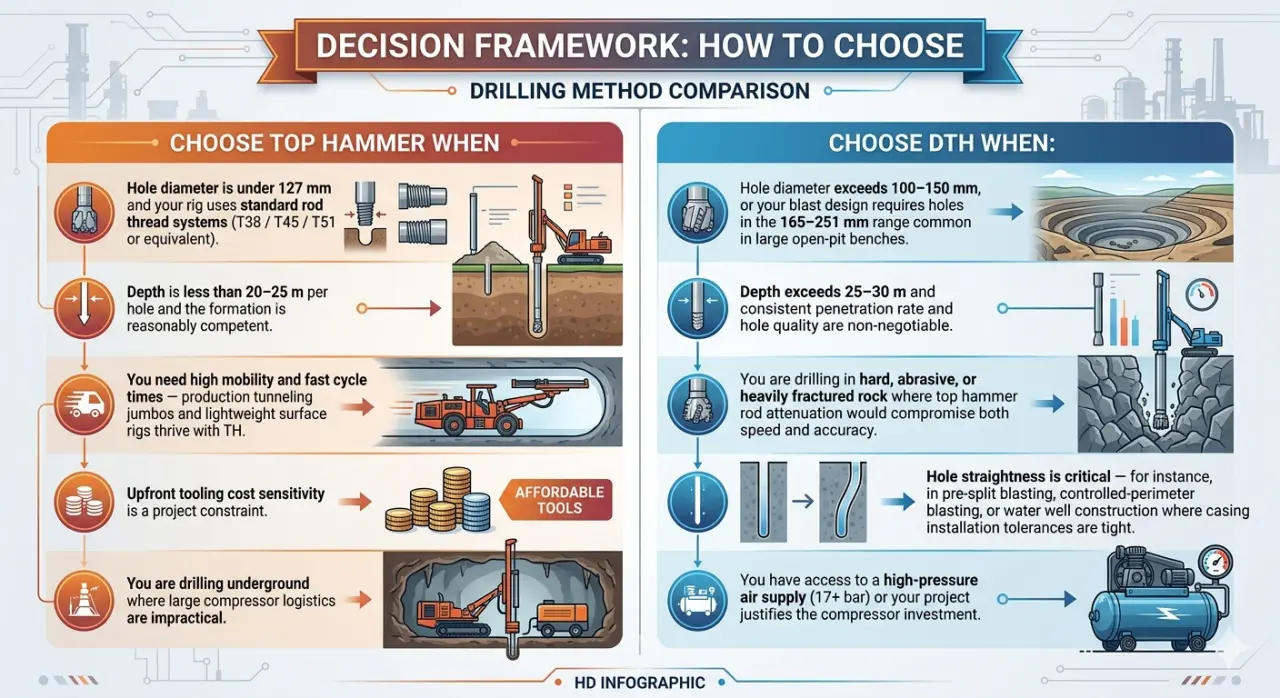

Marco de decisión: Cómo elegir
Elija Top Hammer
Elija DTH
1.El diámetro del orificio es inferior a 127 mm y su aparejo utiliza sistemas de rosca de varilla estándar (T38 / T45 / T51 o equivalente).
1.Diámetro del orificio superior a 100-150 mm, o su diseño de voladura requiere orificios en el rango de 165-251 mm, común en los grandes bancos de voladura a cielo abierto.
2.La profundidad es inferior a 20-25 m por agujero y la formación es razonablemente competente.
2.La profundidad supera los 25-30 m La velocidad de penetración y la calidad del orificio no son negociables.
3.Necesita alta movilidad y tiempos de ciclo rápidos - los jumbos de producción para túneles y los equipos ligeros de superficie prosperan con TH.
3.Está perforando en roca dura, abrasiva o muy fracturada donde la atenuación de la varilla del martillo en cabeza comprometería tanto la velocidad como la precisión.
4. Sensibilidad a los costes iniciales de utillaje es una restricción del proyecto.
4.La rectitud del orificio es fundamental - por ejemplo, en voladuras previas a la separación, voladuras de perímetro controlado o construcción de pozos de agua en los que las tolerancias de instalación del revestimiento son estrictas.
5. Estás perforando subterráneo donde la logística de grandes compresores es poco práctica.
5.Tiene acceso a un suministro de aire a alta presión (17+ bar) o su proyecto justifica la inversión en el compresor.
Nota sobre la calidad de las herramientas y la adaptación del sistema
Sea cual sea el método que elija, la diferencia de rendimiento entre las herramientas de alta calidad y las genéricas es significativa en la perforación de roca dura.
Para Martillo superior, los elementos de desgaste críticos son los broca (geometría del botón, calidad del carburo y diseño del orificio de enjuague), el varilla de perforación (calidad del acero, tolerancia de la rosca y tratamiento térmico), y la adaptador de mango (el componente de mayor tensión en la sarta - un punto de fallo que nunca debe comprometerse por el coste). La falta de coincidencia de los sistemas de rosca entre el derivador, el adaptador de vástago y la varilla es una causa común y evitable de fallo prematuro de la unión.
Para DTH, El martillo y la broca deben adaptarse al rango de presión de funcionamiento del compresor. Utilizar un martillo de alta calidad a una presión inferior a la especificada es una de las formas más rápidas de destruir el pistón y el vástago de la broca. La selección de la broca - diámetro del botón, grado del carburo, perfil de la cara - debe reflejar la dureza específica de su formación y el índice de abrasividad.
En RockHound, Nuestras brocas para martillo en fondo, adaptadores de vástago y barras de perforación se fabrican con acero de aleación de primera calidad con un riguroso control de tolerancia de rosca de 0,01 mm, y nuestra gama de brocas y martillos en fondo está diseñada para funcionar en una amplia gama de presiones en las condiciones de campo que más importan a nuestros clientes.
Conclusión
No se trata de que un sistema sea mejor que otro, sino de adaptar la física del suministro de energía a las exigencias de la formación, la geometría del agujero y la economía del proyecto.
Martillo superior gana en velocidad, coste y versatilidad a poca profundidad y diámetros más pequeños.
DTH gana en profundidad, rectitud y rendimiento sostenido en los terrenos más duros.
Entender dónde termina un método y dónde empieza el otro es la marca de un profesional de la perforación, y es la base sobre la que debe construirse toda decisión de utillaje.
Explora la gama Top Hammer de RockHound - brocas, varillas y adaptadores de vástago para cada norma de rosca - o Examine nuestros martillos DTH y brocas de botón para su próximo proyecto de perforación profunda.
Sobre el autor
Este artículo ha sido escrito por el equipo de ingeniería de RockHound. Nuestros especialistas han proporcionado soporte técnico y soluciones de herramientas para contratistas de perforación, operaciones mineras y proyectos de construcción civil en múltiples continentes. Combinamos la experiencia práctica sobre el terreno con un conocimiento actualizado de los sistemas de perforación de los principales fabricantes de equipos originales.
PREGUNTAS FRECUENTES
La principal diferencia es dónde se genera la energía de percusión. En la perforación con martillo en cabeza, el martillo se coloca en el equipo por encima del agujero y transmite la energía del impacto a la broca a través de las barras de perforación. En el DTH, el martillo se coloca directamente detrás de la broca, en el fondo del pozo, y propina el golpe en la cara de la broca sin pérdida de energía a través de la sarta de varillaje.
Como pauta general, la perforación con martillo en cabeza es más eficaz a profundidades inferiores a 20-25 metros. Más allá de este rango, la atenuación de la energía a través de la sarta de varillaje es lo suficientemente significativa como para reducir la velocidad de penetración y aumentar la desviación del agujero. La perforación con martillo en fondo se convierte en la solución más rentable y precisa a partir de unos 25-30 metros, y es la opción estándar para cualquier aplicación que supere los 50 metros.
La perforación con martillo en cabeza conlleva un riesgo de desviación inherente que aumenta con la profundidad, ya que la sarta de perforación sin soporte puede desviarse en respuesta a discontinuidades geológicas. Aunque las modernas sondas hidráulicas y las barras de precisión minimizan este riesgo, el martillo en cabeza no es el método recomendado cuando se requieren tolerancias estrictas de rectitud del agujero en profundidad. El método DTH es el estándar del sector para aplicaciones sensibles a la desviación, como la voladura previa a la perforación y la perforación de pozos de agua.
El martillo DTH es un conjunto de pistón neumático accionado totalmente por aire comprimido suministrado a través de la barra de perforación. El volumen y la presión de aire determinan directamente la frecuencia de impacto del martillo y la energía por golpe. Los martillos de mayor diámetro y las perforaciones más profundas requieren mayores volúmenes de aire para mantener un lavado eficaz del frente y el rendimiento del martillo. Una operación típica de martillo en fondo de gran tamaño puede requerir compresores de 20-35 bares y 30-60 m³/min, lo que representa un coste de explotación considerable en comparación con el perforador hidráulico utilizado en los equipos Top Hammer.
Los sistemas de rosca más comunes de Top Hammer incluyen R25, R28, R32 (para diámetros más pequeños), T38, T45 y T51 (los estándares de gama media más utilizados en la perforación de bancos de canteras y minería), y ST58/ST68 para aplicaciones más pesadas. El estándar de rosca debe ser el mismo en todo el adaptador del vástago, en todas las barras de perforación y en la broca. La mezcla de estándares incompatibles es una de las principales causas de fallo prematuro de varillas y acoplamientos.
La perforación DTH destaca en rocas de dureza media a extrema y abrasivas, caracterizadas normalmente por una resistencia a la compresión uniaxial (UCS) de 150 MPa o superior. Las formaciones más comunes incluyen granito, basalto, dolerita, cuarcita y caliza dura. Dado que el impacto del martillo se aplica directamente en el frente y no se transmite a través de la sarta de varillaje, el DTH mantiene velocidades de penetración constantes incluso en formaciones de roca dura muy variables o fracturadas en las que la energía del martillo en cabeza se dispersaría de forma errática.
La rentabilidad de cada método depende totalmente de la aplicación. El martillo en cabeza suele tener un menor coste de herramientas por unidad y una menor necesidad de aire de funcionamiento, lo que lo hace más económico para perforaciones poco profundas y de pequeño diámetro. El DTH tiene unos costes por componente más elevados (cuerpo del martillo, compresor de alta presión), pero ofrece un coste por metro sustancialmente inferior en condiciones de profundidad, gran diámetro o roca dura, en las que la productividad del Top Hammer se vería muy mermada. A la hora de tomar esta decisión, evalúe siempre el coste por metro perforado, no sólo el coste inicial de las herramientas.
Sí. La gama de productos RockHound cubre ambos métodos de perforación, incluyendo brocas Top Hammer, adaptadores de vástago y barras de perforación en todos los principales estándares de rosca, así como martillos DTH y brocas de botón para una gama completa de presiones de funcionamiento y diámetros de agujero. Nuestro equipo puede ayudarle a adaptar el sistema para garantizar que su selección de herramientas sea compatible con las especificaciones de su equipo y las condiciones de la formación.
